接地棒生产厂家-三相短路接地线知识

发布时间：2018-09-19 作者：金能电力 来源：金能电力 点击:

接地棒介绍

接地棒材质为玻璃纤维环氧树脂杆俗称玻璃钢杆，接地棒头为铸铝件，分为双设式、平口式（平口螺旋式）、平口手握式、猴头式；

接地线紫铜材质和黄铜材质的优劣对比

1、外观紫铜：玫瑰红色，所以又称红铜；黄铜：淡金黄色；

2、成分紫铜：纯铜，黄铜：铜60%左右，锌40%左右、相关特性；紫铜：导电率高，延展性和耐腐蚀性较好；黄铜：导电率低，强度和硬度较高；

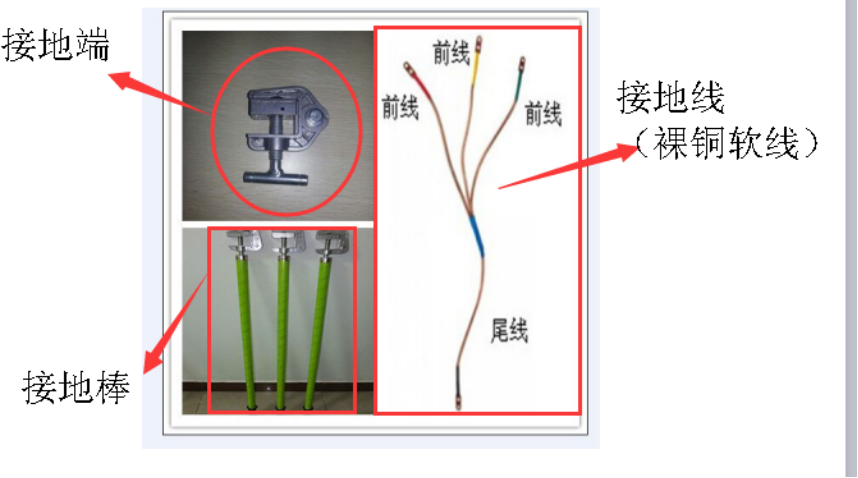

接地线整体结构展示

如上图接地线分为接地端由铸铝件构成，接地棒由玻璃钢环氧树脂构成，和内部的三相短路裸铜软线，三根前线和尾线构成

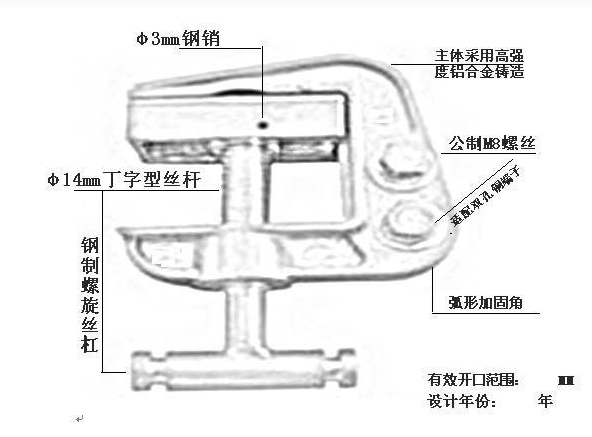

接地棒头结构展示

接地棒棒头，主体采用高轻度铝合金铸造，接口处有3mm钢销和14mm丁型丝杆，底部为钢制螺旋丝杆。其他构造见上图！

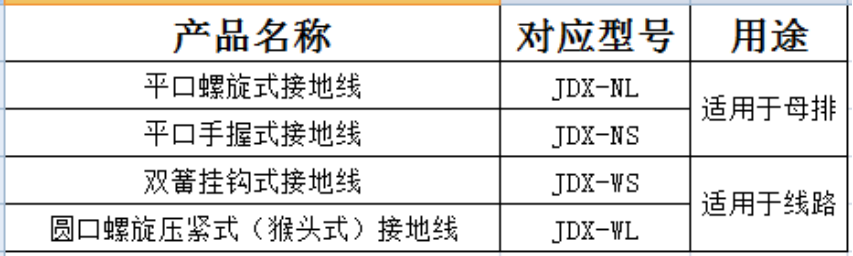

接地线（棒）规格展示

序号	使用环境	规格型号	棒长	线长	铜线规格	型式	备注
1	户内母排	JDX-NL-6KV	0.5米	3*1+3. 5	25平方	合相	平口螺旋接地棒	接地线夹1个
2	户内母排	JDX-NS-6KV	0.5米	3*1+3. 5	25平方	合相	平口手握接地棒	接地线夹1个
3	户外线路	JDX-WS-6KV	1米	3+1.5+12	25平方	合相	双簧挂钩接地棒	80公分地钉1个
4	户外线路	JDX-WS-6KV	1米	3*1.5+15	25平方	合相	双簧挂钩接地棒	80公分地钉1个
5	变电线路	JDX-WS-6KV	1米	3*1.5+10	25平方	合相	双簧挂钩接地棒	80公分地钉1个
6	户内母排	JDX-NL-10KV	0.5米	3+1+5	25平方	合相	平口螺旋接地棒	接地线夹1个
7	户内母排	JDX-NS-10KV	0.5米	3+1+5	25平方	合相	平口手握接地棒	接地线夹1个
8	户外线路	JDX-WS-10KV	1米	3*1.5+12	25平方	合相	双簧挂钩接地棒	80公分地钉1个
9	户外线路	JDX-WS-10KV	1米	3+1.5+16	25平方	合相	双黃挂钩接地棒	80公分地钉1个
10	变电线路	JDX-WS-10KV	1米	3+1.5+12	25平方	合相	双簧挂钩接地棒	80公分地钉1个
11	户内母排	JDX-NL-35KV	1米	3*1. 5+5	25平方	合相	平口螺旋接地棒	接地线夹1个
12	户内母排	JDX-NS-35KV	1米	3*1.5+5	25平方	合相	平口手握接地棒	接地线夹1个
13	户外线路	JDX-WS-35KV	1.5米	3*2+13	25平方	合相	双簧挂钩接地棒	80^分地钉1个
14	户外线路	JDX-WS-35KV	1.5米	3*2+15	25平方	合相	双簧挂钩接地棒	80*^汾地钉1个
15	户内母排	JDX-NL-110KV	1.5米	3+2+5	25平方	合相	平口螺旋接地棒	接地线夹1个
16	户内母排	JDX-NL-110KV	2米	3*3+5	25平方	合相	平口螺旋接地棒	接地线夹1个
17	户外线路	JDX-WS-110KV	2米	3*3+18	25平方	合相	双簧挂钩接地棒	80公分地钉1个
18	户外线路	JDX-WS-110KV	3米	3*4+20	25平方	合相	双簧挂钩接地棒	80公分地钉1个
19	户外线路	JDX-WS-220KV	4米	3*5+20	35平方	合相	双簧挂钩接地棒	80公分地钉1个
20	户外线路	JDX-WS-500KV	6米	20米/根	50平方	单相	双簧挂钩接地棒	80公分地钉1个
可根据用户要求定做不同规格配置的接地棒、接地线产品
